Kleinkläranlage mit SBR-Technologie (4–8 EW)
#Kleinkläranlage
#Steckerfertig
#SBRTechnologie
#WiFi-Steuerung
#Grundwasserstabil
#PKW-Befahrbar
#SchmaleBauform
#4bis8EW
#ErweiterbarBis50EW
RoOxy - Kompakte Komplettlösung für moderne Abwasserbehandlung.
Die RoOxy Kleinkläranlage ist eine moderne, steckerfertige Komplettanlage zur biologischen Abwasserreinigung für private Haushalte, Ferienhäuser oder kleine Gewerbeeinheiten. Das System kombiniert eine robuste Einbehälter-Zweikammer-Konstruktion mit effizienter SBR-Technologie (Sequencing Batch Reactor) und bietet eine besonders platzsparende Lösung für Grundstücke mit begrenzten Einbauverhältnissen.
Dank der vormontierten Technik, der robusten Bauweise aus abwasserbeständigem PE-Kunststoff und einer intelligenten Steuerung ist RoOxy eine zuverlässige und wartungsfreundliche Lösung für dezentrale Abwasserbehandlung.
Zusätzlich überzeugt das System durch eine hohe strukturelle Belastbarkeit:
Die Anlage kann bis zu einer Grundwasserhöhe von 1,12 m ab Behälterboden sicher installiert werden.
PKW-befahrbar bis 3,5 Tonnen
Der RoOxy im Detail

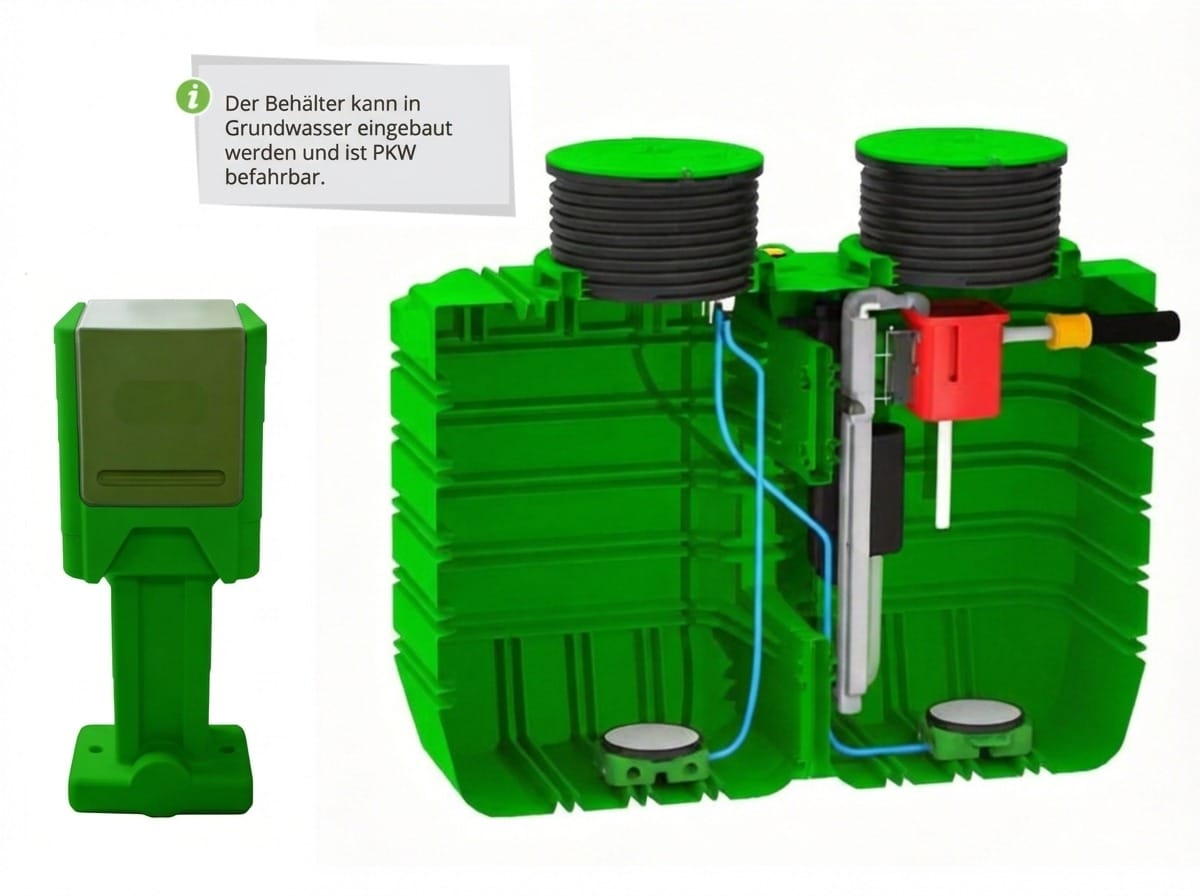

Die RoOxy Komplettanlagen werden standardmäßig als Einbehälter-Zweikammer-Anlage für 4–8 Einwohnerwerte (EW) geliefert. Eine integrierte, einrotierte Trennwand sorgt für außergewöhnliche statische Stabilität und optimale Prozessführung innerhalb des Tanks. Durch die schmale rechteckige Bauform eignet sich das System ideal für Grundstücke mit begrenztem Platzangebot oder schwierigen Einbaubedingungen. Zwei teleskopierbare Domschächte DN 600 gewährleisten jederzeit eine komfortable Zugänglichkeit für Wartungs- und Servicearbeiten.
Die Außensäule ist serienmäßig integriert und wird steckerfertig geliefert – inklusive Steuerung, Luftverteiler und Verdichter für eine schnelle Installation und einfachen Zugang zu allen zentralen Systemkomponenten.
Für größere Anwendungen sind individuelle Mehrbehälterlösungen bis zu 50 EW realisierbar.
- Die RoOxy Komplettanlage:
- Abwasserbeständige Anlage aus PE
- Steckerfertig vormontiert
- Außensäule serienmäßig: steckerfertig mit Steuerung, Luftverteiler und Verdichter
- Keine Faulprozesse dadurch weniger Gerüche
- Keine elektrisch betriebenen oder drehenden Komponenten im Abwasser
- Ablaufklasse C im Standard, Ablaufklasse D optional möglich
- Lieferumfang:
- vormontierte SBR-Technik RoOxy
- PE Außensäule, steckerfertig, mit Steuerung, Luftverteiler mit Magnetventil für die Schlammrückführung und Verdichter.
- Die Luftversorgungsleitungen sind nicht im Lieferumfang enthalten. Es werden 4 Schläuche DN 13 benötigt.
Kompatible Anlagentechnologien & Steuerung
- Die Steuerung ist über drei Tasten oder über Wi-Fi und einem integrierten Webbrowser bedient werden. Datenfernübertragung (DFÜ) ist über einen Router möglich, dafür ist kein GSM Modul erforderlich.
- SBR- Anlagen mit elektrischen Pumpen und Schwimmschalter
- SBR-Anlagen mit Luftheber
- SBR-Anlagen mit Tauchmotorbelüfter und Dosierung über Rückspülstoß Schlammpumpe
- Wirbelschwebebett- und Festbettanlagen
- Tropfkörper in den unterschiedlichsten Bauweisen
Display & Bedienung
- grafisches LCD 128x64 Pixel, 2,4”, hintergrundbeleuchtet
- 3x LED (Fehler-rot; Betrieb-gelb; Eco-grün)
- 3 Tasten-Bedienung
Sensoren & Signaleingänge
- 2 digitale Eingänge über Klemmen
- 1 analoger 4-20mA Eingang (externe Stromversorgung)
- 230V Netzanschluss 1 m mit CEE 7/7 (=”Schuko”) Stecker
- USB-Anschluss zur Datenübertragung an die Steuereinheit
- Drucksensor für Wasserstandsmessung und Gebläseüberwachung, 0-500mbar
Schaltausgänge & Relais
- 5 Relais 230V
- 1 Relais 16A nominal, Steckdose CEE 7/3 in der linken Gehäusewand
- 2 Relais 16A nominal über Klemme (PE, N und L in verschiedenen Farben)
- 2 Relais 5A Nennwert über Klemme (PE, N und L in verschiedenen Farben)
- Max. 4 Relais können gleichzeitig geschaltet werden
- 1 Ausgang für Alarmlampe (5V DC, 20mA max.)
Sicherheits- & Systemfunktionen
- Gemeinsame Stromüberwachung für alle Ausgänge (max. 3A)
- Absicherung 6,3A gemeinsam für alle Ausgänge
- leicht austauschbare NiMH-Akkus für Netzausfallalarm und Signalisierung (2 x AA)
- Summer für akustische Alarme einschließlich Netzausfall
- RTC (Zeit & Datum), batteriegepuffert
- Wi-Fi-Modul
Technische Daten und Maße
Funktionsweise der SBR-Abwasserreinigung
Die RoOxy Kleinkläranlage nutzt das SBR-Verfahren (Sequencing Batch Reactor) zur biologischen Reinigung von Abwasser. Die Anlage besteht aus zwei Bereichen:
Schlammspeicher
SBR-Reaktor
Der Reinigungsprozess erfolgt automatisch in mehreren Phasen:
Befüllung des Reaktors
biologische Reinigung durch Mikroorganismen
Sedimentation der Feststoffe
Klarwasserabzug
Das gereinigte Wasser kann anschließend entsprechend der lokalen Vorschriften abgeleitet werden.
Vorteile des RoOxy
Wirtschaftlichkeit & Effizienz
- Einbehälter-Zweikammer-System für 4–8 EW: kompakte Komplettlösung für private Anwendungen. Individuell erweiterbar bis 50 EW durch Mehrbehälterlösungen
- Schnelle Installation: kompakte Bauform für einfachen Einbau
- Vormontierte Technik: steckerfertiges System für schnelle Inbetriebnahme
- Ablaufklasse C im Standard, optional Ablaufklasse D möglich
- SBR-Technologie: sorgt für effiziente biologische Abwasserreinigung
- Wi-Fi-fähige Steuerung ermöglicht komfortable Bedienung und Anlagenüberwachung
- Fernüberwachung über Router möglich – kein GSM-Modul erforderlich
Sicherheit & Statik
- Integrierte, einrotierte Trennwand sorgt für hervorragende statische Stabilität des Behälters
- Grundwasserstabile Konstruktion: geeignet für den Einbau in Bereichen mit Grundwasser
- Behälter aus langlebigem PE: korrosionsbeständig und dauerhaft stabil
- PKW-befahrbar bis 3,5 Tonnen: geeignet für Einbau in befahrbaren Flächen
- Hohe strukturelle Stabilität durch durchdachtes Behälterdesign
- Sichere Anlagenüberwachung durch Drucksensor für Wasserstandsmessung und Gebläsekontrolle
Nachhaltigkeit & Wartung
- Keine Faulprozesse: reduziert Geruchsbildung deutlich
- Keine elektrisch betriebenen oder drehenden Komponenten im Abwasser: geringerer Verschleiß
- Zwei teleskopierbare, begehbare Domschächte DN 600 ermöglichen komfortable Wartung
- Außensäule mit zentraler Technik erleichtert Servicearbeiten
- Grundwasserstabiler Behälter mit stabiler Einbauhöhe von 1,12 m ab Behälterboden
- Langlebige Materialien und reduzieren Betriebs- und Wartungskosten langfristig.
Installation
Die Installation des RoOxy ist aufgrund seiner Form einfach, er benötigt eine viel kleinere Baugrube und weniger Füllmaterial.
FAQ - Häufige Fragen und Antworten
Eine Kleinkläranlage ist eine dezentrale Abwasserreinigungsanlage, die Abwasser biologisch reinigt, wenn kein Anschluss an die öffentliche Kanalisation vorhanden ist.
Die RoOxy Komplettanlage ist standardmäßig für 4–8 Einwohnerwerte (EW) ausgelegt und eignet sich damit ideal für Einfamilienhäuser, Ferienhäuser oder kleine Gewerbeeinheiten. Für größere Anwendungen können individuelle Anlagenlösungen bis zu einer Anschlussgröße von 50 EW realisiert werden.
Ja. Der Behälter ist grundwasserstabil konstruiert und kann auch in Bereichen mit Grundwasser eingebaut werden. Eine Installation ist bis zu einer Grundwasserhöhe von 1,12 m ab Behälterboden möglich.
Die RoOxy Komplettanlage ist PKW-befahrbar bis 3,5 Tonnen und kann daher auch unter befahrbaren Flächen wie Zufahrten oder Hofflächen installiert werden.
Die Anlage ist wartungsfreundlich konstruiert. Zwei teleskopierbare, begehbare Domschächte DN 600 ermöglichen einen einfachen Zugang zu allen wichtigen Komponenten. Zudem befinden sich Steuerung, Luftverteiler und Verdichter in einer externen PE-Außensäule, wodurch Servicearbeiten erleichtert werden.
Die Steuerung erfolgt über eine 3-Tasten-Bedienung direkt an der Anlage oder komfortabel über Wi-Fi mit einem integrierten Webbrowser. Zusätzlich ist eine Fernüberwachung über einen Router möglich, ohne dass ein GSM-Modul benötigt wird.
