DN800 1/1, 3/1
Kompakte, dichte und montagefreundliche Lösung für zuverlässige Kanalinfrastruktur
Kanalisationsschächte werden aus Polyethylen [PE] nach dem Rotationsgussverfahren hergestellt. Sie sind in drei verschiedenen Durchmessern DN400, DN600, DN800 und DN1000 und in verschiedenen Höhen bis zu 5m erhältlich.
Sie zeichnen sich durch eine lange Lebensdauer, Wasserdichtigkeit und Beständigkeit gegen verschiedene negative Einflüsse aus. Durch ihr geringes Gewicht (Wandstärke 6-8 mm) sind die Schächte einfach zu transportieren und schnell einzubauen. Verschiedene Böden der Schächte ermöglichen die Verwendung verschiedener Rohranbindungen mit den unterschiedlichsten Rohren.
Die Schächte werden in Übereinstimmung mit der DIN EN 13598-2:2009 produziert. Die Norm bestimmt den entsprechenden Widerstand, die Wasserdichtigkeit und die Tragfähigkeit der Schächte.
Kanalschacht DN1000 1/1 (Anschluss Ø250/315/400)

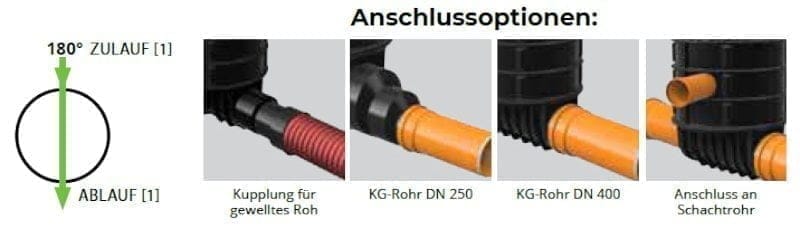

Kanalschächte mit dem Durchmesser DN1000 und einem 1/1 Durchlauf ermöglichen den Anschluss von Abwasserleitungen mit Rohren der Durchmesser DN250, DN315 und DN 4000. Der Anschluss an den Zulauf kann mit einer Lippendichtung und am Auslauf mit einer KG-Muffe erfolgen.
Technische Daten und Maße - DN1000 1/1 (Anschluss Ø250/315/400)
Schachthöhe [H] | Anschluss | Art. Nr. | 1250 mm | Ø250/315/400 | 7600069730 |
|---|---|---|
1500 mm | Ø250/315/400 | 7600069580 |
1750 mm | Ø250/315/400 | 7600069590 |
2000 mm | Ø250/315/400 | 7600069600 |
2250 mm | Ø250/315/400 | 7600069610 |
2500 mm | Ø250/315/400 | 7600069620 |
2750 mm | Ø250/315/400 | 7600069630 |
3000 mm | Ø250/315/400 | 7600069640 |
3250 mm | Ø250/315/400 | 7600069760 |
3500 mm | Ø250/315/400 | 7600069740 |
3750 mm | Ø250/315/400 | 7600069770 |
4000 mm | Ø250/315/400 | 7600069750 |
4250 mm | Ø250/315/400 | 7600069780 |
4500 mm | Ø250/315/400 | 7600069920 |
4750 mm | Ø250/315/400 | 7600069790 |
5000 mm | Ø250/315/400 | 7600069800 |
5250 mm | Ø250/315/400 | 7600069970 |
5500 mm | Ø250/315/400 | 7600069980 |
5750 mm | Ø250/315/400 | 7600069990 |
6000 mm | Ø250/315/400 | 7600070000 |
Kanalschacht DN1000 3/1 (Anschluss Ø250/315/400)

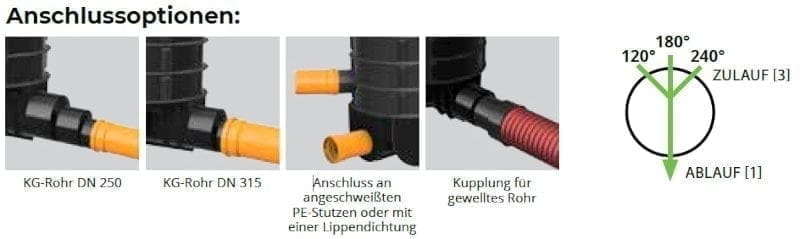

Kanalschächte mit dem Durchmesser DN1000 und einem 3/1 Schachtboden sind in Höhen bis zu 5 m erhältlich. Der Schacht ermöglicht den Anschluss von Abwasserleitungen mit Rohren der Durchmesser DN 250, DN 315 und DN 400 mit gewellten Rohren aller Art. Flächen für Zulaufanschlüsse sind auf den Winkeln 120°, 180° und 240° positioniert. Der Anschluss am Zulauf kann mit einer Lippendichtung und an den Auslauf mit einer KG Muffe erfolgen. Im Inneren des Schachtes kann eine Steigleiter oder eine PE-Treppe für einen einfachen und sicheren Zugang angebracht werden.
Technische Daten und Maße - DN1000 3/1 (Anschluss Ø250/315/400)
Schachthöhe [H] | Anschluss | Art. Nr. | 1250 mm | Ø250/315/400 | 760002100 |
|---|---|---|
1500 mm | Ø250/315/400 | 760002101 |
1750 mm | Ø250/315/400 | 760002102 |
2000 mm | Ø250/315/400 | 760002103 |
2250 mm | Ø250/315/400 | 760002104 |
2500 mm | Ø250/315/400 | 760002105 |
2750 mm | Ø250/315/400 | 760002106 |
3000 mm | Ø250/315/400 | 760002107 |
3250 mm | Ø250/315/400 | 760002108 |
3500 mm | Ø250/315/400 | 760002109 |
3750 mm | Ø250/315/400 | 7600021100 |
4000 mm | Ø250/315/400 | 7600021110 |
4250 mm | Ø250/315/400 | 7600021120 |
4500 mm | Ø250/315/400 | 7600021130 |
4750 mm | Ø250/315/400 | 7600021140 |
5000 mm | Ø250/315/400 | 7600021150 |
5250 mm | Ø250/315/400 | 7600021160 |
5500 mm | Ø250/315/400 | 7600021170 |
5750 mm | Ø250/315/400 | 7600021180 |
6000 mm | Ø250/315/400 | 7600021190 |
Kanalschacht DN1000 1/1 (Anschluss Ø500/600)

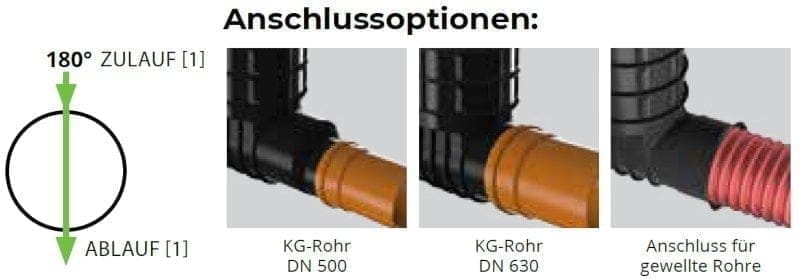

Kanalschächte mit dem Durchmesser DN1000 und einem 1/1 Schachtboden ermöglichen den Anschluss von Abwasserleitungen mit Rohren der Durchmesser DN500 und DN630 Die Wandstärken des Schachtes liegen zwischen 8 -12 mm. Das PE -Material bietet eine 100%ige Wasserdichtigkeit und Widerstandsfähigkeit gegen chemische Einflüsse. Mit dem richtigen Einbau und einer passenden Schachtabdeckung kann der Schacht bei Verkehrslasten installiert werden.
Technische Daten und Maße - DN1000 1/1 (Anschluss Ø500/600)
Schachthöhe [H] | Anschluss | Art. Nr. | 1250 mm | Ø500/600 | 7600058410 |
|---|---|---|
1500 mm | Ø500/600 | 7600058230 |
1750 mm | Ø500/600 | 7600058240 |
2000 mm | Ø500/600 | 7600058250 |
2250 mm | Ø500/600 | 7600058260 |
2500 mm | Ø500/600 | 7600058270 |
2750 mm | Ø500/600 | 7600058280 |
3000 mm | Ø500/600 | 7600058290 |
3250 mm | Ø500/600 | 7600058300 |
3500 mm | Ø500/600 | 7600058310 |
3750 mm | Ø500/600 | 7600058320 |
4000 mm | Ø500/600 | 7600058330 |
4250 mm | Ø500/600 | 7600058340 |
4500 mm | Ø500/600 | 7600058350 |
4750 mm | Ø500/600 | 7600058360 |
5000 mm | Ø500/600 | 7600058370 |
5250 mm | Ø500/600 | 7600058420 |
5500 mm | Ø500/600 | 7600058430 |
5750 mm | Ø500/600 | 7600058440 |
6000 mm | Ø500/600 | 7600058450 |

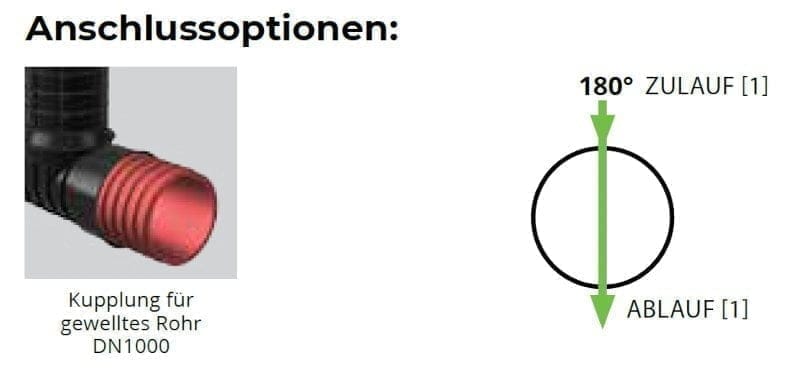

Kanalschacht DN1000 1/1 (Anschluss Ø800/1000)
Kanalschächte mit dem Durchmesser DN1000 und einem 1/1 Schachtboden ermöglichen den Anschluss von Abwasserleitungen mit Rohren der Durchmesser DN500 und DN630 Die Wandstärken des Schachtes liegen zwischen 8 -12 mm. Das PE -Material bietet eine 100%ige Wasserdichtigkeit und Widerstandsfähigkeit gegen chemische Einflüsse. Mit dem richtigen Einbau und einer passenden Schachtabdeckung kann der Schacht bei Verkehrslasten installiert werden.
Technische Daten und Maße - DN1000 1/1 (Anschluss Ø800/1000)
Schachthöhe [H] | Anschluss | Art. Nr. | 2000 mm | Ø800/1000 | 7600058120 |
|---|---|---|
2250 mm | Ø800/1000 | 7600058130 |
2500 mm | Ø800/1000 | 7600058140 |
2750 mm | Ø800/1000 | 7600058090 |
3000 mm | Ø800/1000 | 7600058160 |
3250 mm | Ø800/1000 | 7600058170 |
3500 mm | Ø800/1000 | 7600058180 |
3750 mm | Ø800/1000 | 7600058190 |
4000 mm | Ø800/1000 | 7600058100 |
4250 mm | Ø800/1000 | 7600056000 |
4500 mm | Ø800/1000 | 7600056010 |
4750 mm | Ø800/1000 | 7600056020 |
5000 mm | Ø800/1000 | 7600056030 |
5250 mm | Ø800/1000 | 7600056040 |
5500 mm | Ø800/1000 | 7600056050 |
5750 mm | Ø800/1000 | 7600056060 |
6000 mm | Ø800/1000 | 7600056070 |

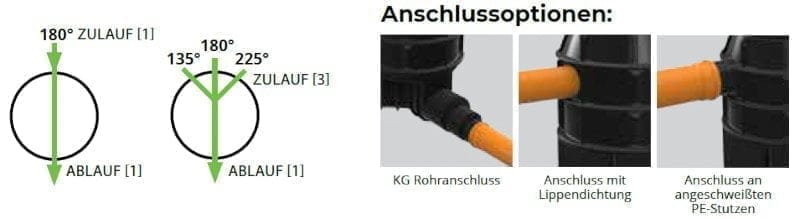

Kanalschacht DN1000 1/1, 3/1 (Anschluss Ø160/200)
Kanalschächte mit einem Durchmesser DN 1000 mit einem 1/1- oder 3/1-Schachtboden, sind mit integrierten Anschlussrohren (DN 160 und DN 200) am Zu- und Ablauf erhältlich. Der leichte Zugang zum Schachtinneren wird durch eine integrierte Einstiegshilfe am Schachtrohr ermöglicht.
Technische Daten und Maße - DN1000 1/1, 3/1 (Anschluss Ø160/200)
Schachthöhe [H] | Anschluss | Art. Nr. | 1250 mm | Ø160/200 | 7093 |
|---|---|---|
1500 mm | Ø160/200 | 7094 |
1750 mm | Ø160/200 | 7097 |
2000 mm | Ø160/200 | 7098 |
2250 mm | Ø160/200 | 50870 |
2500 mm | Ø160/200 | 50871 |
2750 mm | Ø160/200 | 50872 |
3000 mm | Ø160/200 | 50873 |
Weitere RoSchacht-Varianten
FAQ - Kanalschacht DN1000 (1/1 & 3/1)
Anschlüsse für DN 250, DN 315 und DN 400 (Hinweis: „DN 4000“ vermutlich DN 400) sowie kompatibel mit gewellten Rohren verschiedener Systeme.
Der 1/1-Durchlauf ist ein gerader Kanalverlauf, während der 3/1-Schachtboden mehrere Zuläufe (z. B. bei 120°, 180° und 240°) zu einem Ablauf zusammenführt.
Zuläufe werden über Lippendichtungen angeschlossen, der Ablauf erfolgt über eine KG-Muffe.
Der DN 1000 Schacht ist in projektspezifischen Höhen bis zu 5 m erhältlich.
Ja. Optional können Steigleiter oder PE-Treppe für einen sicheren Zugang integriert werden.
Für große Entwässerungssysteme, Hauptsammler und komplexe Knotenpunkte mit mehreren Zuläufen und hohen Durchflussmengen.
